Station de mesure de l’effet Hall
La station est un module passif doté d’un aimant pulsé fendu capable de produire des champs magnétiques allant jusqu’à environ 0,25 T lorsqu’il est alimenté par notre source de courant JANUS.

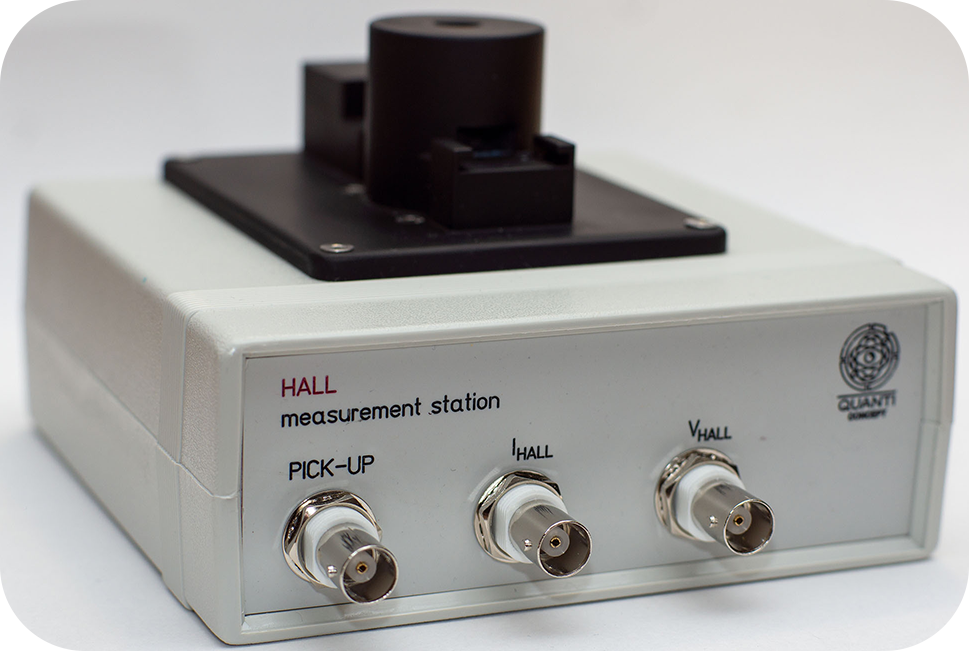

La face avant comporte trois connecteurs BNC, chacun étant relié directement au circuit imprimé du porte‑échantillon.

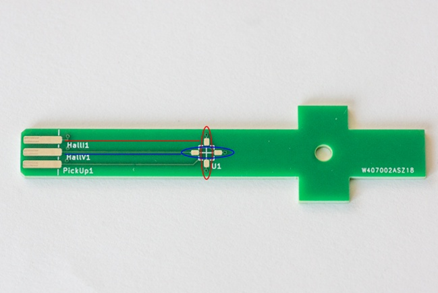

L’échantillon doit être monté sur le porte‑échantillon dédié (PCB) fourni avec l’appareil. Lorsque le porte‑échantillon est correctement inséré dans la bobine, l’échantillon se retrouve automatiquement positionné au centre géométrique de la bobine, à la fois axialement et radialement. Les contacts du porte‑échantillon sont directement reliés aux sorties BNC correspondantes :
- IHALL BNC → paire de contacts verticale (lignes rouges)
- VHALL BNC → paire de contacts horizontale (lignes bleues)
Le porte‑échantillon comprend également une boucle de détection de 4 mm², connectée à la sortie PICK‑UP BNC, qui peut être utilisée soit pour mesurer le champ magnétique, soit pour fournir des signaux de compensation de bruit aux circuits de mesure.
